У вас есть неорганизованный ящик, в котором хранятся незакрепленные или оставшиеся винты и болты? Возможно, у вас есть 10 винтов определенного типа, и вам нужно еще 20, но вы хотите убедиться, что выбрали правильный тип. Если вы когда-либо сталкивались с домашней коллекцией случайных винтов и хотите знать, как их можно использовать, или просто хотите знать, как выбрать правильный винт для вашего проекта, эта статья может помочь.

Инженеры часто используют маленькие винты от крепеж магазин, которые скрепляют небольшие пластиковые детали или печатные платы. Нам нужно знать, как сортировать их по группам и выбирать правильный винт для проекта каждого клиента.

Мы также знаем, что использование неправильного размера или типа может действительно “испортить” ситуацию, поэтому мы поделились некоторыми нашими знаниями об этих важных деталях, чтобы помочь вам определить винты и выбрать один для вашего собственного проекта — будь то самодельное изделие или что-то, что вы ремонтируете.

Ниже вы найдете обзор того, как винты классифицируются по форме и размеру.

Типы головок винтов

Тип головки винта — это первая информация, которую вам нужно учитывать при определении того, какие винты у вас есть, или при выборе правильного типа винтов для вашего проекта.

Вы можете выбрать определенный тип головки винта из-за личных предпочтений или для функциональных целей. Например, если вы хотите, чтобы изделие, которое вы собираете, выглядело полностью ровным и плоским снаружи, тогда вам, вероятно, захочется использовать плоскую потайную головку. С другой стороны, если у вас изделие с толстыми или прочными наружными стенками, вам, вероятно, понадобится более толстая головка винта, которая опирается на внешнюю поверхность изделия.

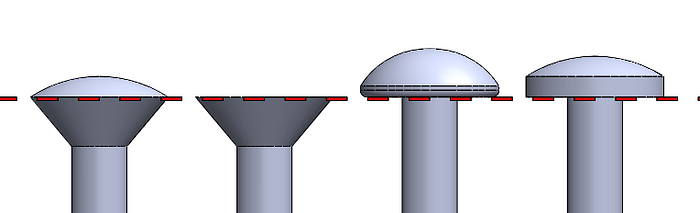

Некоторые из наиболее часто используемых типов головок изображены ниже на рисунке 1. Слева направо вы можете увидеть овальную потайную головку, плоскую потайную головку, круглую головку и круглую головку. Пунктирная линия на рисунке 1 указывает, где винт будет опираться на поверхность при установке. Первые два — это контр-утопленные головки. При установке шурупов такого типа головка оказывается ниже поверхности.

Значения винта

Значения винта включают диаметр, расстояние между резьбами и длину. Это второй набор информации, который вам нужно учитывать при определении того, какие шурупы у вас есть, или при выборе правильного типа шурупов для вашего проекта.

Значения могут отображаться в метрическом или имперском (стандартном) измерении.

Имперские значения обычно имеют трехзначный идентификатор, например # 3-35 x ½. Метрические значения иногда имеют только два значения, или они могут отображаться способом, похожим на этот пример: М3-0,5 х 5. Первое значение наборов указывает диаметр, второе значение указывает расстояние между резьбами, а последнее — длину.

Значение 1: Диаметр винта

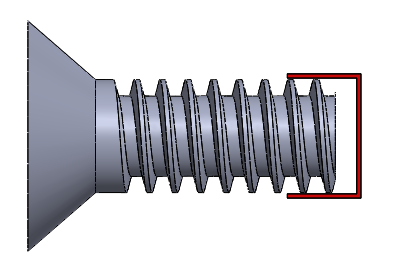

Диаметр, указанный в наборе значений, является основным диаметром — самой широкой частью резьбы — как показано на рисунке 2. В метрической системе значение обычно начинается с буквы M и может отображаться в формате, соответствующем примерам M2 или M2.5, которые обозначают 2 мм и 2,5 мм соответственно.

В имперской системе первое число указывается от #0 до # 10 или в виде дроби, например ⅝. Используйте одно из следующих уравнений для вычисления значений, отмеченных #:

D = (# * 0,013) + 0,06

Или

# = (D — 0.06) / 0.013

Значение 2: Расстояние между резьбами

В системе imperial значение расстояния между резьбами определяется количеством резьб на дюйм. Количество резьб в этой системе обычно указывается как 35 или 40 — это означает, что на каждом винте 35 или 40 резьб на дюйм. Также часто для любого диаметра доступно более одного количества резьб, поэтому важно учитывать количество резьб при выборе соответствующих гаек.

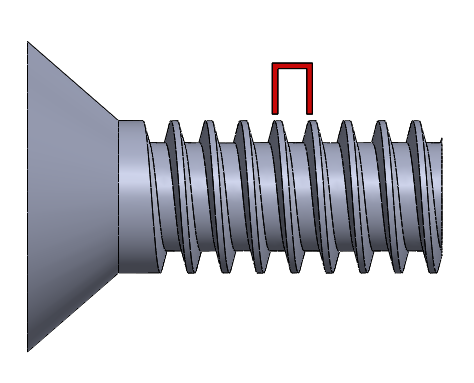

В метрической системе значение расстояния представляет собой расстояние на резьбу, измеренное в миллиметрах. Расстояние от одной резьбы до следующей называется шагом. Может отображаться как 0,45 или 0,45 мм. Иногда шаг даже не упоминается в наборе значений. Это потому, что обычно используется один шаг для каждого размера диаметра. Например, при диаметре м2 в качестве шага обычно используется 0,4.

Значение 3: Длина винта

Длина винта может показаться очевидной, но это не просто длина винта от одного конца до другого. Длина фактически включает расстояние от конца, противоположного головке винта, до области, где винт будет опираться на поверхность.

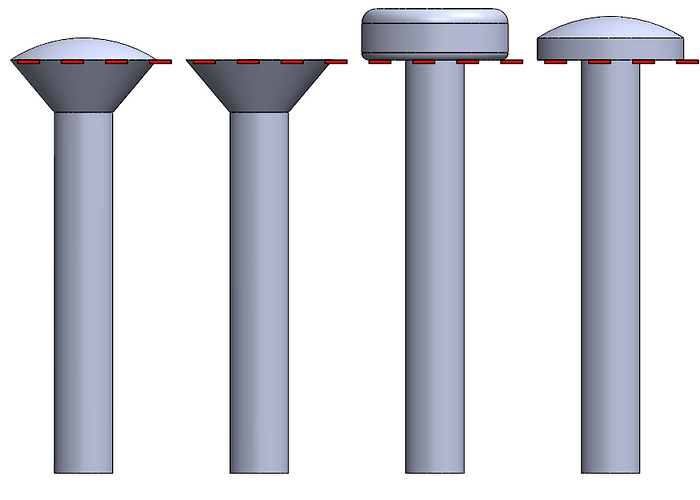

Пунктирная линия на рисунке 4 указывает начальную точку измерения для винта. Некоторые включают всю или большую часть головки, если это винт с потайной головкой; другие вообще не включают головку. Все винты на рисунке 4 имеют одинаковую длину в соответствии со стандартами измерения величины винта.

Когда возникает проблема с зазором, подумайте заранее, чтобы убедиться, что конец шурупа, на который опирается поверхность, поместится в доступное пространство на изделии, с которым вы работаете.

Заключение

Определить винт может быть легко, если принять во внимание тип головки, диаметр, расстояние между резьбами и длину. Кроме того, эти значения помогут вам выбрать подходящий шуруп для вашего проекта в соответствии с косметикой, структурой или стоимостью.

Чтобы действительно понять суть, давайте рассмотрим реальную ситуацию, которая иллюстрирует, насколько важным может быть винт и почему полезно знать, как классифицируются винты. Когда мы завершаем проекты в Jaycon, мы выбираем винты на основе конкретной конструкции или функции каждого конкретного проекта. Процесс обычно выглядит примерно так: мы создаем общий дизайн, получаем представление о том, где будут размещены винты и как они будут функционировать, ищем наиболее подходящий или подходящий винт, а затем вносим любые необходимые изменения в конструкцию, чтобы соответствовать винту.

Но это не всегда так. Клиент может потребовать, чтобы мы создали продукт с использованием того же оборудования, включая винты, что и другой продукт клиента, чтобы они могли приобретать тот же набор винтов большими партиями. Этот практичный подход к планированию проекта может помочь компаниям сэкономить деньги, и когда он используется, почти весь проект вращается вокруг винта!

Изучение характеристик винтов, обсуждаемых в этой статье, также может помочь вам сэкономить время и деньги.

Теперь вместо того, чтобы бродить по хозяйственному магазину в поисках подходящего винта или крепежа — или не зная, какие шурупы выбрать из ящика, полного разных шурупов, — вы сможете оценить шуруп на основе его типа головки и значений.
